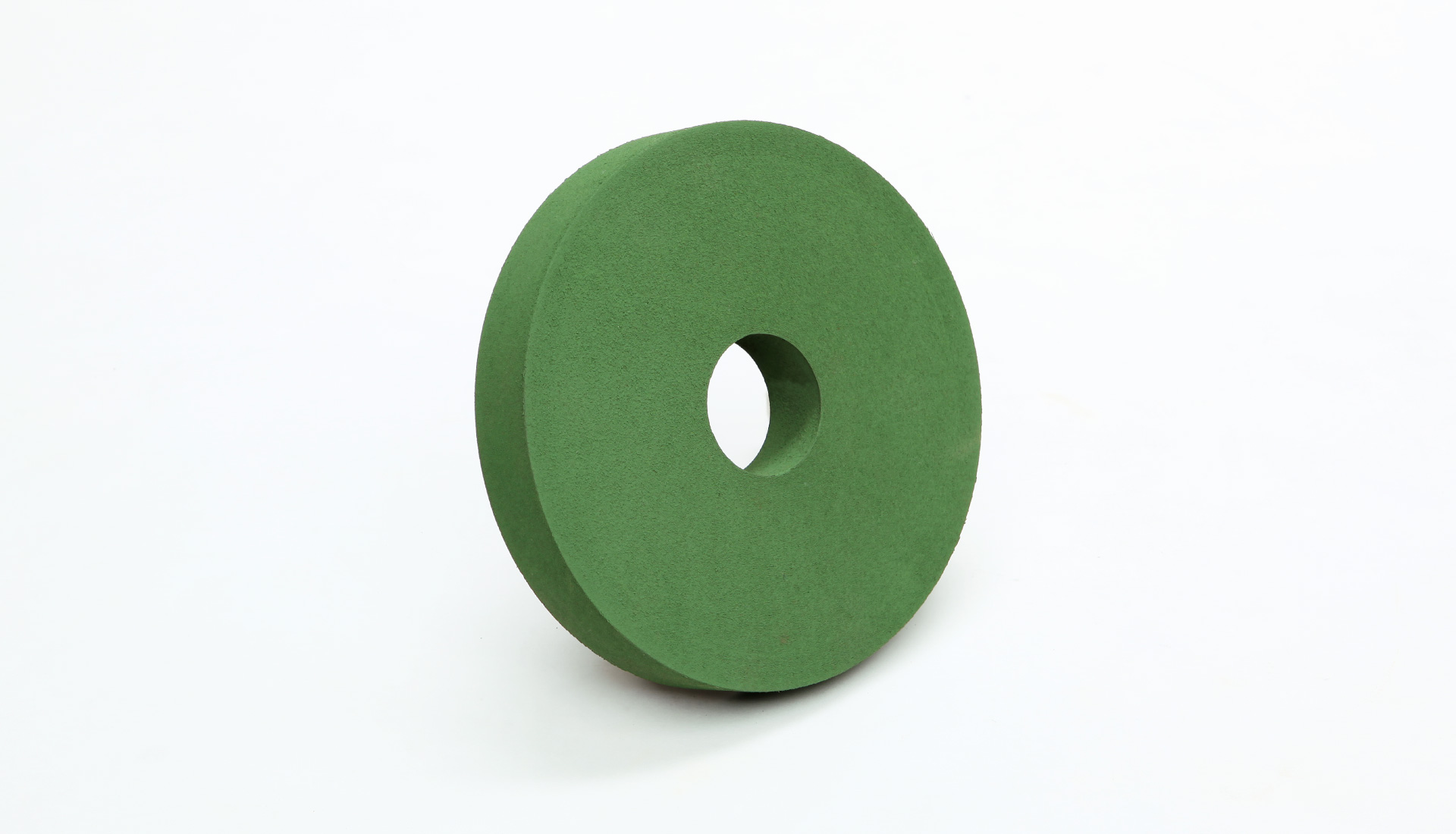

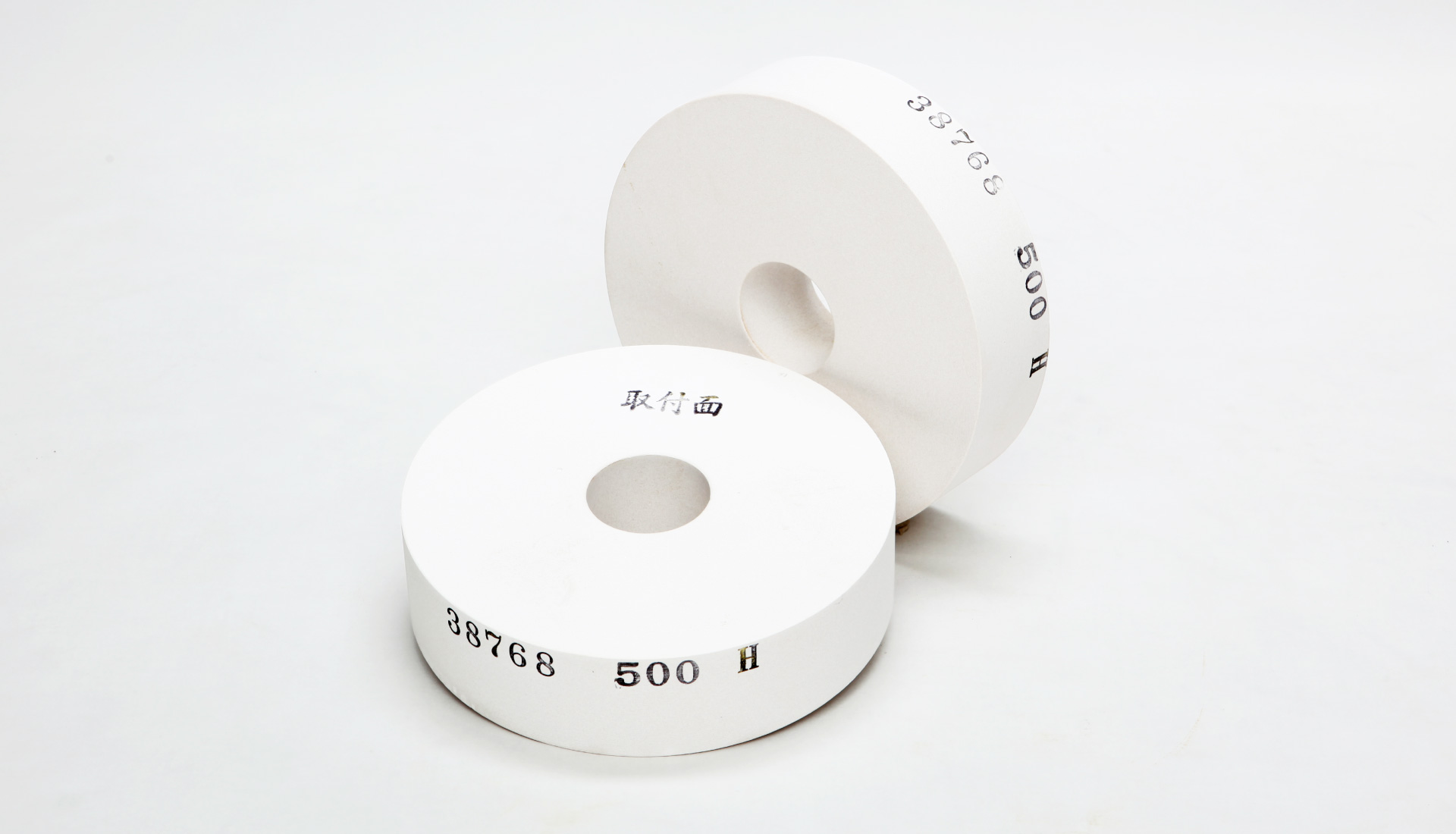

Products Pシリーズ 産業ロール用砥石
フィルムロール・油圧シリンダー、圧延ロール、製紙ロール等、あらゆる業界でロール・シリンダーが使用されており、その産業用ロール・シリンダーの新規作成・補修には研磨工程が重要な要素の一つです。

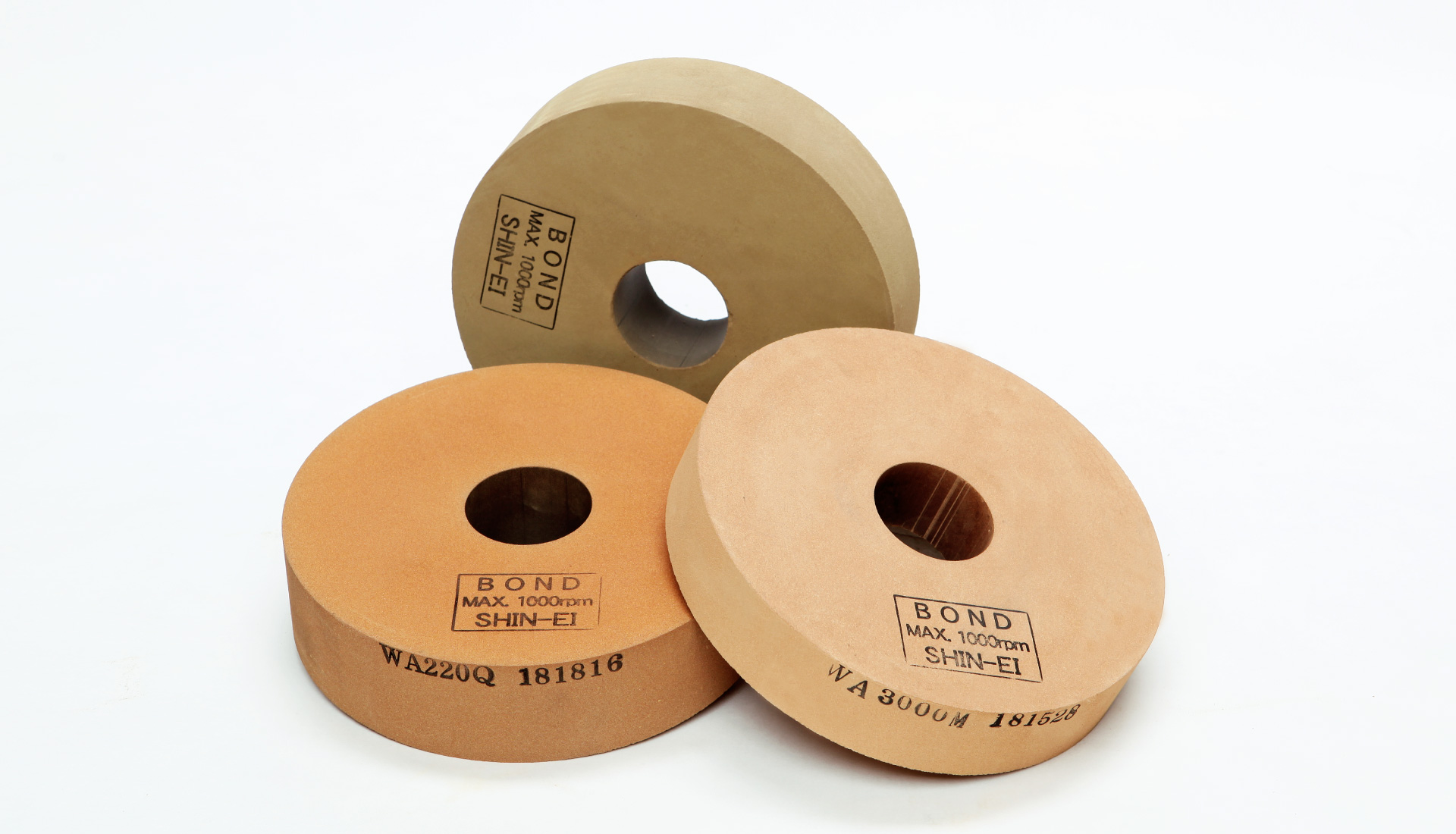

Pシリーズ産業ロール・シリンダー用研磨砥石は、多様な素材の粗研削から超仕上げまでを、お客様のご要望に合わせて製造した砥石です。
鉄芯用
- 用途
- NC旋盤加工目の除去・鍍金前の研磨
- 製造範囲
-
（※左スワイプで全体表示）
寸法（外径×厚み×穴径） 砥材 粒度 硬度 200×50×50mm
200×55×50mm
200×75×50mmA 80 （粗）
〜
1,000（細）O（軟）
P
Q（硬）
ステンレス・ クロム鍍金用
- 用途
- ステンレス・ニッケル鍍金・クロム鍍金の研磨
- 製造範囲
-
（※左スワイプで全体表示）
寸法（外径×厚み×穴径） 砥材 粒度 硬度 200×50×50mm
200×55×50mm
200×75×50mmWＡ
GC120 （粗）
〜
6,000（細）M（軟）
N
O
P（硬）
クロム鍍金仕上げ用
- 用途
- クロム鍍金の最終仕上げ用
- 製造範囲
-
寸法（外径×厚み×穴径） 仕様 200×35×50mm CR80SD
クロム鍍金用（粗研削／マグネシア砥石）
- 用途
- クロム鍍金の寸法調整、研削力大
- 製造範囲
-
（※左スワイプで全体表示）
寸法（外径×厚み×穴径） 砥材 粒度 硬度 200×50×50mm WA 120（粗）
〜
800（細）H
研磨工程
- 研磨テスト動画

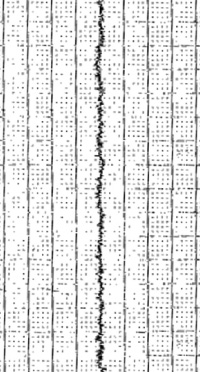

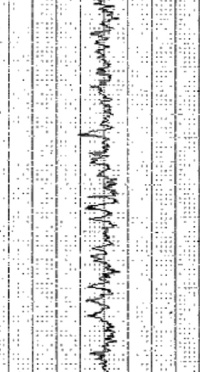

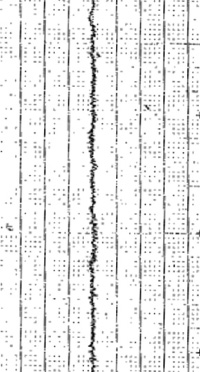

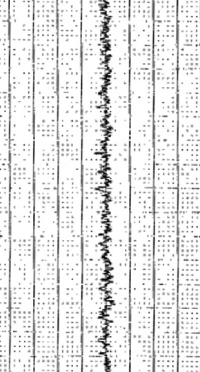

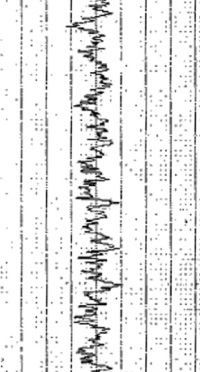

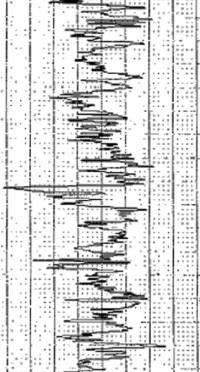

- 工程フローと表面粗さ
-
（※左スワイプで全体表示）
研削前 研削1 研削2 研削3 研削4 研削5 研削6 クロム
メッキWA
＃80～#120
円筒研削A
＃320
レジ砥石A
＃500
レジ砥石A
＃1000
レジ砥石A
＃2000
レジ砥石クロム
鍍金仕上げ用
Ra(μm) 0.21 0.07 0.05 0.02 0.02 0.01 Ry(μm) 1.51 0.45 0.35 0.20 0.11 0.06 - 注記1 表面粗さのデータは、研磨機の設定条件によって数値が異なります。
- 注記2 酸化クロムエポキシスポンジ砥石の前工程 A#2000レジ砥石の後に、#3000,#5000を使用することで最終表面粗さは更に良くなります。
